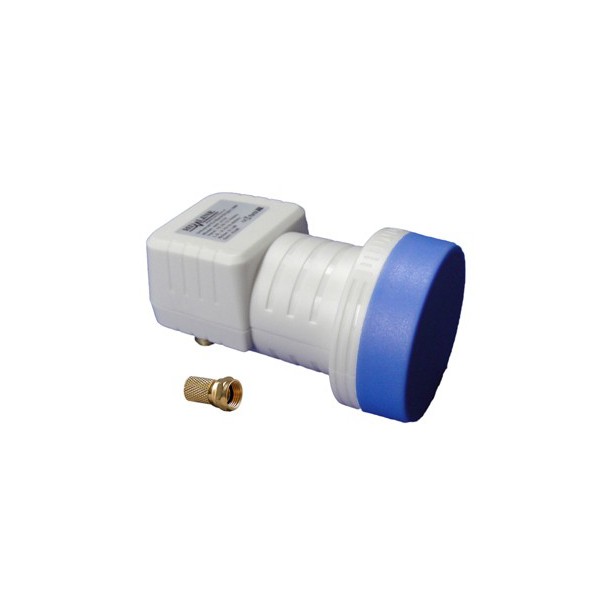

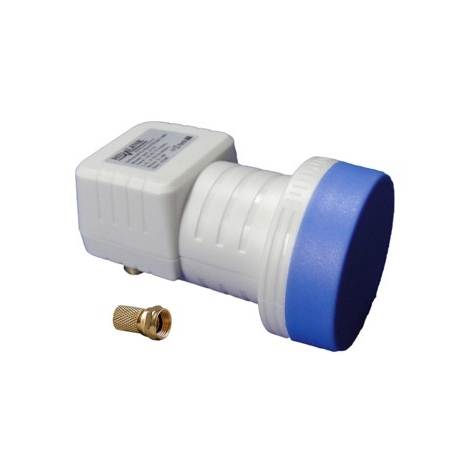

HD-LINE LNB single pro 62db - 0.1DB - 1 tête parabole 1 sortie Agrandir l'image

HD-LINE LNB single pro 62db - 0.1DB - 1 tête parabole 1 sortie

GKF-2110

Nouveau

En savoir plus

Point Spécification Point Spécification
Gamme de
fréquences d'entrée
Bande basse:
9,75 GHz ~ 10,60

Bande haute:
10,70 ~ 12,75 GHz
 		 L.O. Bruit de phase


-59dBc/Hz @ 1KHz

-79dBc/Hz @ 10KHz

-98dBc/Hz @ 100KHz
Gamme de
fréquence de sortie

Bande basse:
950 ~ 1950 MHz

Bande haute:
1100 ~ 2150 MHz

 Rejet d'image


62dB (Min.)

69dB(Max.)
Noise Figure


Bande basse:
0,1 dB (Typ.)

Bande haute:
0,1 dB (Typ.)

 ROS de sortie  2,0:1 (max.)
Conversion de gain


62dB (Min.)

69dB(Max.)

 Puissance de sortie  0dBm (Min.)
 (à compression de
gain de 1 dB)
Gain de planéité ± 0.1dB/26MHz  Type de connecteur  75Ω connecteur femelle
POL Croix. Isolement  29 dB (Typ.) DC Consommation
de courant 		 90mA (Typ.)
L.O. Fréquence


Bande basse:
9,75 GHz

Bande haute:
10,60 GHz

 Bande basse / haute
de commutation


Bande basse:
0 Hz

Bande haute:
22KHz ± 4 KHz
L.O. Stabilité de fréquence


± 1,0 MHz (℃ max.) @ +25

± 2,0 MHz (max.) à -30 ℃ ~ +70 ℃

 POL. Tension de commutation


10,5 ~ 14,0 V @ VP

16,0 ~ 20,0 V @ HP
    Température de fonctionnement -30 ℃ ~ +70 ℃
